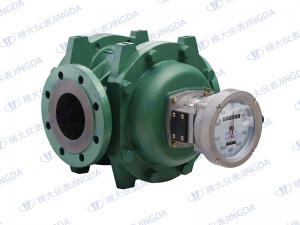

腰輪流量計
橢圓齒輪流量計

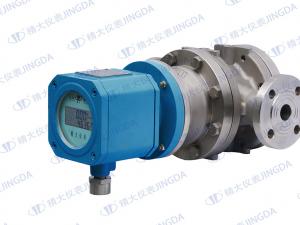

雙轉子流量計
橢圓齒輪流量計

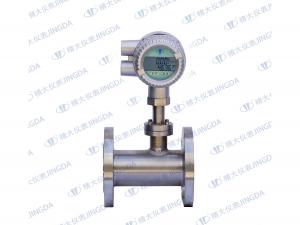

液體渦輪流量計

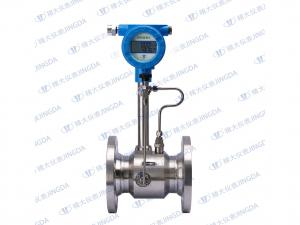

溫壓補償一體式智能

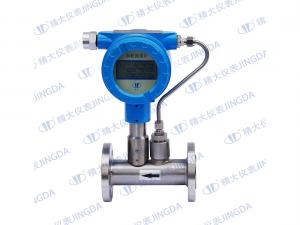

智能氣體渦輪流量計
當前位置：首頁 -> 最新動態

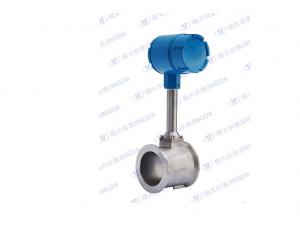

渦街流量計的產品介紹
1．產品概述
VA系列渦街流量計是引進國家先進技術設計制造的流量測量?jì)x表，產品性能穩定可靠，獲得多項國家專利。產品生產嚴格遵守國家行業標準JB/T9249-2015《渦街流量計》和國家計量檢定規程JJG1029-2007《渦街流量計檢定規程》。
渦街流量計可以測量的介質：飽和蒸汽、過熱蒸汽；水、油、酒精、化工原料等低粘度液體；壓縮空氣、氧氣、氮氣、二氧化碳、天然氣、混合氣體等各種氣體；廣泛適用冶金、石油化工、輕工、食品及污水處理等行業。
2．工作原理
渦街流量計是應用卡門渦街原理和現代電子技術設計和制造的一種流量計。旋渦的發生頻率與流體的速度成正比，在一定條件下，符合公式：f=St×v/d。
f 旋渦發生頻率；v 流速；d 三角度寬度；St 斯特羅哈爾常數
當流體流經旋渦發生體（如三角柱）時，其兩側會(huì )交替產生有規律的旋渦列（即卡門渦街），由旋渦產生的交變升力作用在壓電傳感器上，使其產生交變電荷信號，經過放大器放大、濾波、整形等處理后，輸出電壓脈沖信號。檢測出旋渦頻率，就可測得管道內流體的流速和體積流量。
3．流量計特點
●測量介質范圍廣，可測量氣體、液體和蒸汽。
●結構簡單牢固，無可動部件，可靠性高，壓損小。
●測量精度高，測量范圍寬，量程比可達1：10以上。
●采用先進的電路設計，整機功能強大性能優越。
●具有溫壓補償功能，內置溫度、壓力傳感器進行溫壓補償。
4．流量計安裝要求
1.渦街流量計正常水平安裝，也可垂直安裝或任意角度傾斜安裝。但當測量液體時，管道內必須充滿液體，當安裝在垂直或傾斜管道上時，液體的流向應自下向上流動。
2.渦街流量計的上游側和下游側應有較長的直管段。其上、下游直管段長度根據管道狀況不同而不同，直管段的具體安裝長度和要求見下表。
3.流體內不得含有較大顆?；蜉^長纖維雜物，以免影響計量或損壞流量計。
4.流量計應避免安裝在有機械振動的管道上，并盡量避開強電磁場干擾。
5.為防止外界電磁干擾，流量計外殼必須可靠接地，但不得與強電系統共用接地。
6.室外安裝時，上部應有遮蓋物，避免雨水浸入和烈日曝曬而影響流量計性能和使用壽命。
